Doskový a rámový výmenník tepla

Doskové a rámové výmenníky tepla sú životne dôležité v mnohých priemyselných odvetviach. Účinne prenášajú teplo medzi dvoma tekutinami. Vďaka tomu sú nevyhnutné pre rôzne aplikácie.

Tieto výmenníky pozostávajú z viacerých tenkých dosiek. Dosky vytvárajú kanály pre prúdenie tekutiny, čím sa maximalizuje prenos tepla. Ich dizajn ponúka veľkú plochu, čo zvyšuje efektivitu.

Kompaktné a všestranné, dobre sa hodia do priestorov-obmedzených priestorov. Dajú sa ľahko rozobrať, vďaka čomu je údržba jednoduchá. To zaisťuje dlhodobý-optimálny výkon.

Pravidelná údržba je kľúčová, aby sa zabránilo znečisteniu. Zahŕňa čistenie, kontrolu netesností a výmenu tesnení. Správna starostlivosť predlžuje životnosť výmenníka.

Pochopenie ich funkčnosti a výhod je kľúčové. Táto príručka preskúma ich dizajn, aplikácie a údržbu. Zistite, ako môžu zlepšiť efektivitu vášho systému.

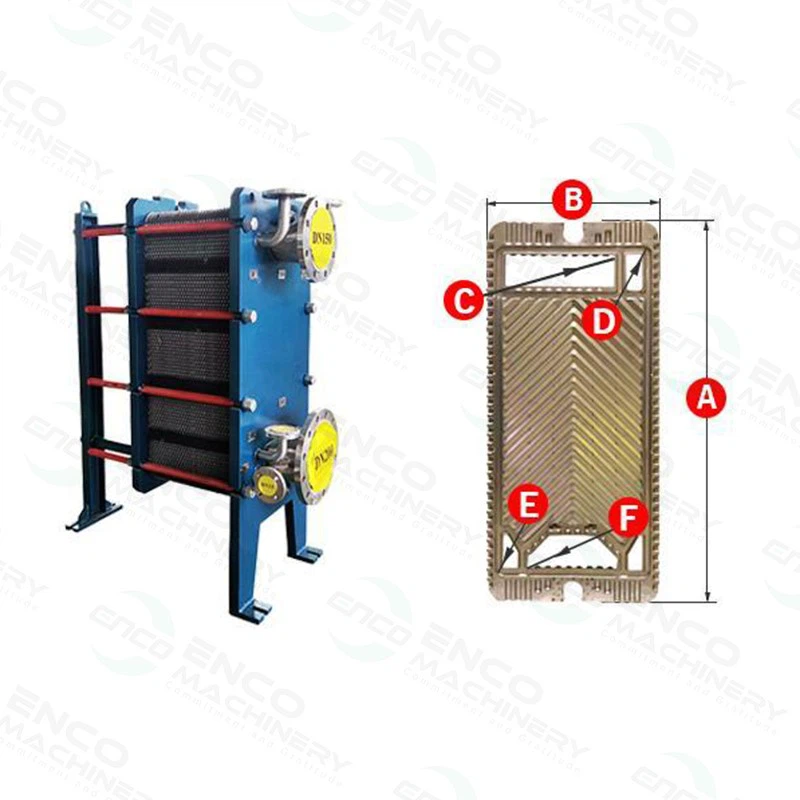

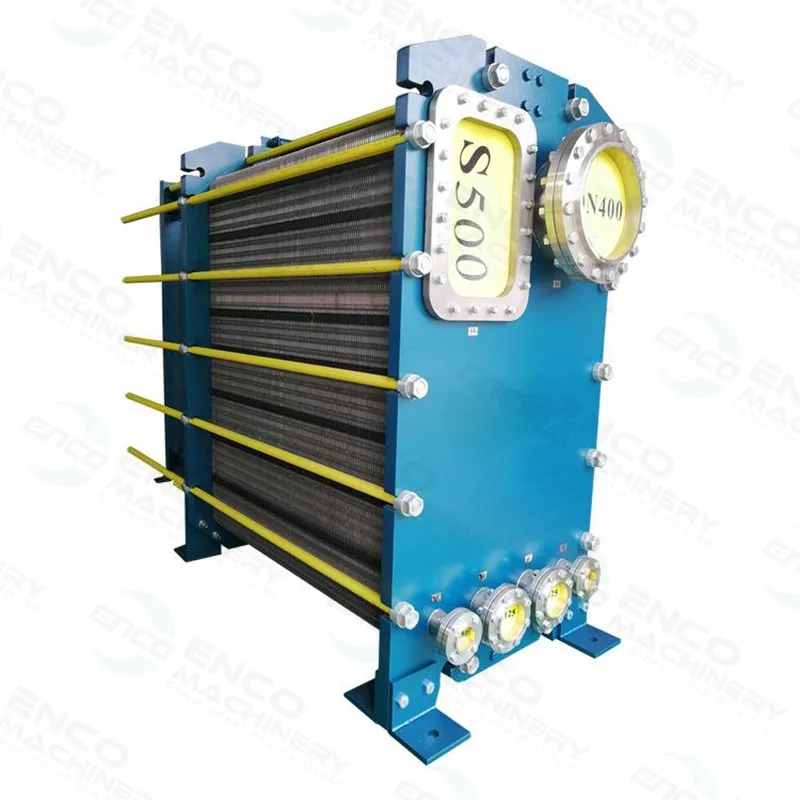

Doskový a rámový výmenník tepla je typ výmenníka tepla zložený z tenkých, mierne oddelených dosiek. Tieto dosky sú zostavené v ráme, čím vytvárajú viaceré kanály pre prúdenie tekutiny medzi striedajúcimi sa doskami. Tento dizajn výrazne zvyšuje účinnosť prenosu tepla vďaka veľkej dostupnej ploche.

Dosky sú zvyčajne zvlnené, aby sa zvýšila turbulencia. To ďalej zlepšuje schopnosť výmenníka prenášať teplo. Turbulencia zaisťuje efektívne prenášanie tepla medzi tekutinami, keď prúdia cez dosky.

Medzi kľúčové vlastnosti doskových a rámových výmenníkov tepla patria:

• Kompaktný a modulárny dizajn
• Vysoká tepelná účinnosť
• Jednoduchá údržba a čistenie
• Veľká plocha na prenos tepla

Tieto výmenníky sú široko používané v rôznych odvetviach. Aplikácie zahŕňajú systémy HVAC, chemické spracovanie a potravinársky a nápojový priemysel. Vďaka schopnosti efektívneho prenosu tepla sú neoceniteľné v procesoch vyžadujúcich presnú reguláciu teploty.

Ich modularita umožňuje prispôsobenie špecifickým procesným potrebám. Jednoduchým pridaním alebo odstránením dosiek sa výmenník môže prispôsobiť rôznym kapacitám; a požiadavky. Táto flexibilita je jedným z dôvodov ich popularity v rôznych odvetviach.

Doskové a rámové výmenníky tepla fungujú tak, že uľahčujú výmenu tepla medzi dvoma tekutinami. Tieto tekutiny prúdia cez striedavé kanály tvorené tenkými doskami. Konštrukcia podporuje efektívny prenos tepla pri zachovaní oddelenia medzi kvapalinami.

Keď tekutiny prechádzajú cez dosky, teplo sa prenáša z teplejšej tekutiny na chladnejšiu. Povrchy vlnitých dosiek zvyšujú turbulenciu a zlepšujú účinnosť výmeny tepla. Toto turbulentné prúdenie minimalizuje tepelný odpor a umožňuje rýchlejší prenos tepla.

Kvapaliny môžu prúdiť v rôznych usporiadaniach, vrátane:

• Protiprúd (najúčinnejší)
• Paralelný tok
• Crossflow

V protiľahlých usporiadaniach prúdia tekutiny v opačných smeroch. Toto nastavenie maximalizuje teplotný gradient a zvyšuje celkový výkon. Paralelný tok zahŕňa tekutiny pohybujúce sa v rovnakom smere, zatiaľ čo priečny tok má tekutiny navzájom kolmé.

Schopnosť zvládnuť rôzne vzory prúdenia robí tieto výmenníky univerzálnymi. Môžu spĺňať širokú škálu procesných požiadaviek, vďaka čomu sú preferovanou voľbou v mnohých priemyselných odvetviach.

Doskové a rámové výmenníky tepla ponúkajú oproti iným dizajnom niekoľko pozoruhodných výhod. Ich kompaktná veľkosť je jednou z výnimočných výhod, ktorá šetrí cenný priestor pri inštaláciách. Vďaka tomu sú vynikajúcou voľbou do stiesnených alebo obmedzených priestorov.

Ich konštrukcia umožňuje jednoduchú demontáž. Táto funkcia zjednodušuje úlohy údržby, ako je čistenie, kontrola a oprava. Používatelia majú jednoduchý prístup k platniam a tesneniam bez toho, aby museli rozoberať celú jednotku.

Tieto výmenníky tepla sa môžu pochváliť aj vysokou tepelnou účinnosťou. Veľká plocha poskytovaná viacerými doskami výrazne zvyšuje rýchlosť prenosu tepla. Výsledkom je, že prispievajú k zníženiu spotreby energie. Okrem toho ponúkajú flexibilitu naprieč rôznymi aplikáciami. Ich modulárny charakter umožňuje jednoduchú škálovateľnosť a prispôsobenie špecifickým požiadavkám. Medzi výhody patrí:

• Vysoká tepelná účinnosť
• Kompaktný dizajn
• Jednoduchá údržba
• Škálovateľnosť a prispôsobenie

Celkovo doskové a rámové výmenníky tepla poskytujú optimálnu kombináciu účinnosti, flexibility a jednoduchosti údržby. To z nich robí preferované riešenie v mnohých priemyselných odvetviach.

Doskové a rámové výmenníky tepla nachádzajú široké využitie v mnohých priemyselných odvetviach. Ich všestrannosť im umožňuje efektívne prenášať teplo v rôznych nastaveniach. Táto prispôsobivosť ich robí vhodnými pre rôzne aplikácie.

V priemysle HVAC hrajú tieto výmenníky zásadnú úlohu v chladiacich a vykurovacích systémoch. Ich kompaktný a efektívny dizajn zvyšuje výkon systému. To vedie k zlepšeniu spotreby energie a zníženiu prevádzkových nákladov.

Z ich používania profitujú aj chemické spracovateľské závody. Podporujú presnú reguláciu teploty počas reakcií a procesov. Medzi ďalšie priemyselné odvetvia, ktoré sa spoliehajú na tieto výmenníky, patria:

• Výroba potravín a nápojov
• Spracovanie mlieka
• Systémy obnoviteľnej energie

Každé odvetvie oceňuje schopnosť výmenníkov zvládnuť prísne hygienické normy a náročné podmienky. Ich efektívnosť, flexibilita a spoľahlivosť z nich robí nenahraditeľnú súčasť v mnohých odvetviach.

Konštrukcia doskových výmenníkov tepla je rozhodujúca pre optimálny výkon. Vyznačujú sa tenkými, vlnitými doskami usporiadanými do rámu. Toto nastavenie uľahčuje efektívny prenos tepla medzi kvapalinami.

Materiály použité v stavebníctve závisia od potrieb aplikácie. Nerezová oceľ je bežne preferovaná pre svoju odolnosť proti korózii a trvanlivosť.

Pre špecifické podmienky možno použiť iné materiály, ako sú zliatiny titánu alebo niklu.

Výber správnych materiálov je nevyhnutný pre dlhú životnosť a efektivitu. Pri výbere materiálov zvážte nasledujúce faktory.

Druh a teplota kvapaliny

Korozívne vlastnosti

Požiadavky na tlak

Každý faktor ovplyvňuje celkový dizajn a výber materiálu. Správny výber materiálu zaisťuje spoľahlivú a efektívnu prevádzku výmenníka tepla v rôznych prostrediach, čo z nich robí flexibilné riešenie pre mnohé priemyselné potreby

Pravidelná údržba doskových a rámových výmenníkov tepla je životne dôležitá. zabraňuje zanášaniu a zaisťuje špičkový výkon. Zanedbanie údržby môže viesť k zníženiu účinnosti a nákladným opravám.

Čistenie je najvyššou prioritou pri bežnej údržbe. Na odstránenie usadenín a nánosov sú účinné chemické aj mechanické metódy. Je nevyhnutné dodržiavať odporúčané postupy pre každý prístup

Ďalšou zásadnou úlohou je kontrola netesností. Pravidelne kontrolujte opotrebovanie alebo poškodenie tesnení a tesnení. Správna údržba týchto komponentov zabraňuje úniku a zabezpečuje oddelenie tekutín,

Okrem toho výmena tesnení v prípade potreby predlžuje životnosť jednotky. Uchovávajte záznamy o činnostiach údržby na sledovanie a plánovanie budúcich potrieb. Tu je kontrolný zoznam, ktorý vám pomôže pri bežnej údržbe:

• Vykonávajte pravidelné čistenie
• Skontrolujte tesnosť a poškodenie
• Vymeňte opotrebované tesnenia
• Uchovávajte podrobné záznamy o údržbe

Dodržiavanie týchto osvedčených postupov prispieva k dlhodobej-spoľahlivosti a účinnosti vašich výmenníkov tepla. Uprednostňujte konzistentnú údržbu, aby ste sa vyhli neočakávaným zlyhaniam a maximalizovali produktivitu vášho systému.

Pre optimálnu prevádzku je rozhodujúci výber správneho doskového a rámového výmenníka tepla. Toto rozhodnutie ovplyvňujú rôzne faktory, ktoré zabezpečujú, že je v súlade so špecifickými požiadavkami procesu.

Zvážte použité kvapaliny a ich vlastnosti, kompatibilita materiálov je nevyhnutná na zabránenie korózii, nehrdzavejúca oceľ je bežnou voľbou pre svoju odolnosť.

Vyhodnoťte teplotné a tlakové podmienky aplikácie. Jednotka musí efektívne zaobchádzať s oboma, aby sa zabezpečil bezpečný a efektívny výkon. Pri výbere zvážte aj priestorové obmedzenia.

Tu je rýchly návod:

• Zistite kompatibilitu tekutín
• Posúďte potreby teploty a tlaku
• Zvážte dostupný priestor

Ak si nájdete čas na vyhodnotenie týchto faktorov, povedie to k efektívnejšiemu a nákladovo{0}}efektívnejšiemu riešeniu výmeny tepla, ktoré vyhovuje vašim procesným potrebám.

Prijímanie informovaných rozhodnutí vo výberovom procese môže výrazne zvýšiť celkovú efektivitu systému.

Doskové a rámové výmenníky tepla ponúkajú výnimočnú účinnosť a všestrannosť. Vynikajú v prenose tepla v širokej škále priemyselných aplikácií.

Vďaka kompaktnému dizajnu a modulárnosti sú prispôsobivé a ľahko sa udržiavajú. To zaisťuje-dlhodobý výkon a spoľahlivosť.

Výber správnej jednotky a dodržiavanie osvedčených postupov údržby sú kľúčové. Tieto kroky pomáhajú optimalizovať spotrebu energie a znižovať prevádzkové náklady.

Týmto spôsobom môžete maximalizovať výhody tejto nepostrádateľnej technológie. V podstate sú tieto výmenníky tepla kľúčom k zvýšeniu účinnosti systému v rôznych priemyselných procesoch.
